Trillingssensoren
Trillingssensoren meten continu hoe uw pompen, motoren en compressoren trillen. Zo ziet u lagerschade, onbalans en uitlijnfouten op tijd aankomen. Ronds levert zeven modellen: bedraad, draadloos en draagbaar.
Flexibel en snel
Draadloze trillingssensoren
Draadloze trillingssensoren plaatst u zonder bekabeling. Daardoor zijn ze snel te installeren, ook op meetpunten die lastig bereikbaar zijn. Ze zijn ideaal om snel een groot aantal machines te bewaken zonder kabelgoten of extra kasten.
Tri-axiale trillings- en temperatuursensor, (M) met toerentalherkenning.
Bekijk product arrow_forward

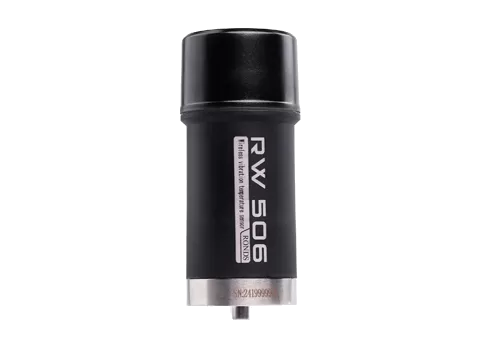

Uni-axiale trillings- en temperatuursensor, (M) met toerentalherkenning.
Bekijk product arrow_forwardMeerdere draadloze modellen zijn leverbaar met ATEX/IECEx-certificering. De RW606(M) en RW506(M) zijn gecertificeerd tot en met ATEX Zone 0, de zwaarste veiligheidsklasse.
Maximale precisie
Bedrade trillingssensoren
Bedrade trillingssensoren hebben een vaste, continue verbinding. Kies deze uitvoering voor uw meest kritieke machines, waar u geen enkele meting wilt missen.

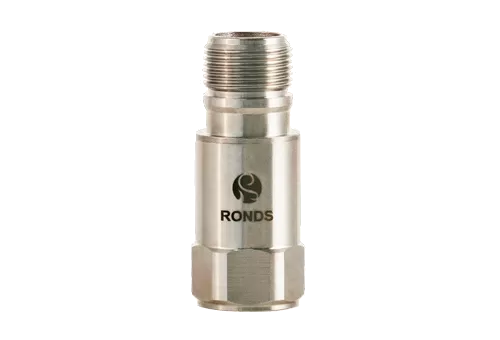

Cilindrisch, aansluiting boven. Optioneel met temperatuurmeting (T).
Bekijk product arrow_forward

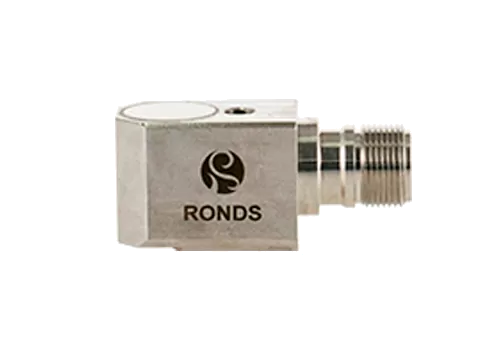

Rechthoekig, zijwaartse aansluiting. Optioneel met temperatuurmeting (T).
Bekijk product arrow_forward

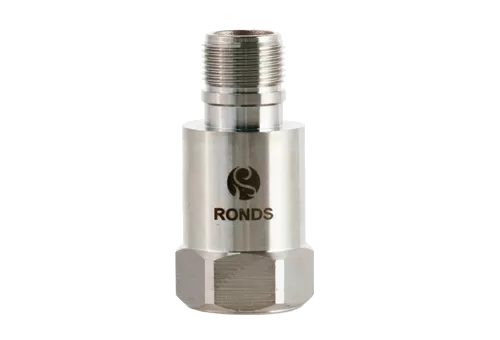

Lage frequentie, traag draaiend. Optioneel met temperatuurmeting (T).
Bekijk product arrow_forward

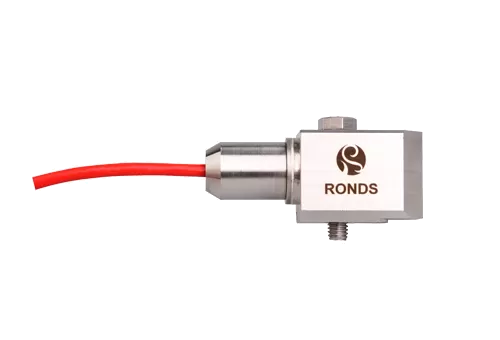

Geïntegreerde kabel, voor vochtige omgevingen. Optioneel met temperatuurmeting (T).
Bekijk product arrow_forwardBedrade trillingssensoren sluiten aan op een data-collector, zoals de RH2000 met 8 tot 24 kanalen.
Periodieke metingen
Draagbare trillingssensor
Staan er machines zonder vaste sensoren? Dan meet u die tijdens een inspectieronde met een draagbaar toestel.
Meetrondes langs machines zonder vaste sensoren, met upload naar SuperCare.
Bekijk product arrow_forwardAlle trillingssensoren vergeleken
Zeven modellen naast elkaar. De waarden komen uit de datasheets; op elke productpagina vraagt u de volledige specificaties aan.
| Model | Type | Meetrichting | Techniek | Meet ook | Frequentiebereik | Omgevingstemperatuur | ATEX | Geschikt voor |
|---|---|---|---|---|---|---|---|---|
| RW606(M) | Draadloos | Tri-axiaal | Piëzo + MEMS | Temperatuur, toerental | Piëzo 2 Hz tot 20 kHz, MEMS 0,1 Hz tot 1 kHz | -40 tot +70 °C | Ex ia IIC T4 Ga, tot Zone 0 | Snel veel machines bewaken, complexe storingspatronen |
| RW506(M) | Draadloos | Uni-axiaal | Piëzo | Temperatuur, toerental | 2 Hz tot 20 kHz | -40 tot +70 °C | Ex ia IIC T4 Ga, tot Zone 0 | Standaard meetpunten zonder bekabeling |
| RH103(T) | Bedraad | Uni-axiaal | Piëzo (IEPE) | Temperatuur (T-versie) | 0,4 Hz tot 15 kHz | -55 tot +125 °C | Optioneel, Ex ia IIC T4 Ga | Cilindrisch, aansluiting boven |
| RH104(T) | Bedraad | Uni-axiaal | Piëzo (IEPE) | Temperatuur (T-versie) | 0,4 Hz tot 10 kHz | -55 tot +125 °C | Optioneel, Ex ia IIC T4 Ga | Rechthoekig, zijwaartse aansluiting, weinig inbouwhoogte |
| RH113(T) | Bedraad | Uni-axiaal | Piëzo (IEPE) | Temperatuur (T-versie) | 0,1 Hz tot 10 kHz | -55 tot +125 °C | Optioneel, Ex ia IIC T4 Ga | Lage frequenties, traag draaiende machines |
| RH104C(T) | Bedraad | Uni-axiaal | Piëzo (IEPE) | Temperatuur (T-versie) | 0,4 Hz tot 10 kHz | -55 tot +125 °C | Niet standaard, Ex ia IIC T4 Ga | Vochtige omgevingen, vaste kabel |
| RH517 | Draagbaar | Uni-axiaal | Zie datasheet | Temperatuur | 2 Hz tot 10 kHz | -20 tot +60 °C | Ex ib IIC T4/T3 Gb, tot Zone 1 | Meetrondes langs machines zonder vaste sensoren |
De zes vast gemonteerde sensoren hebben IP68-bescherming en zijn daardoor stof- en waterdicht; de draagbare RH517 heeft IP65. De draadloze modellen werken op een 19 Ah lithiumbatterij, de bedrade modellen op IEPE-voeding via de data-collector. Het frequentiebereik van de vaste sensoren geldt bij ±3 dB. Op elke productpagina vraagt u de datasheet met de volledige specificaties aan.
Welke trillingssensor kiest u?
Het juiste model hangt af van uw machine, de omgeving en hoe kritiek de installatie is. Loop deze vier vragen langs:
Draadloze of bedrade trillingssensor?
Wilt u snel veel machines bewaken, of zitten de meetpunten op lastige plekken? Kies dan een draadloze trillingssensor. Gaat het om een kritieke machine waarbij u een continue signaalstroom wilt? Kies dan een bedrade trillingssensor.
Uni-axiaal of tri-axiaal meten?
Een uni-axiale trillingssensor meet in één richting. Een tri-axiale trillingssensor meet in drie richtingen tegelijk: horizontaal, verticaal en axiaal. Dat geeft een completer beeld, vooral bij uitlijnfouten en andere complexe storingspatronen.
Draait de machine langzaam?
Bij traag draaiende machines, zoals roerwerken of grote ventilatoren, liggen de relevante trillingen in een laag frequentiegebied. De RH113(T) is speciaal voor lage frequenties ontwikkeld.
Werkt u in een explosiegevaarlijke of natte omgeving?
In ATEX-zones kiest u een gecertificeerde uitvoering. De draadloze RW606(M) en RW506(M) mogen zelfs in Zone 0. Voor vochtige omgevingen is de RH104C(T) met geïntegreerde kabel de beste keuze.
Twijfelt u? Neem contact op en wij adviseren u gratis over de juiste trillingssensoren voor uw machines.
Wat meet een trillingssensor?
Een trillingssensor meet de versnelling van het machineoppervlak. Uit dat signaal berekent de software de trillingssnelheid (mm/s) en de verplaatsing, en met een omhullende-analyse (envelope) worden vroege lagerschades zichtbaar. Omdat de Ronds-sensoren ook temperatuur meten, ziet u oververhitting van lagers en motoren direct.
De gemeten trillingssnelheid vergelijkt u met de normwaarden uit de ISO 20816-reeks. Die norm geeft per machineklasse aan wanneer een trillingsniveau goed, acceptabel of te hoog is. Meer achtergrond leest u op onze pagina over conditiebewaking.
Trillingssensor of accelerometer?
Een accelerometer meet versnelling en is de basis van elke trillingsmeting. "Trillingssensor" is de bredere term voor sensoren die trilling meten, vaak inclusief afgeleide waarden zoals snelheid en verplaatsing. In de praktijk worden beide termen door elkaar gebruikt.
Toepassingen van trillingssensoren
Trillingssensoren zijn geschikt voor vrijwel alle roterende machines:
- check_circlePompen: lagerschade, cavitatie en onbalans van de waaier vroeg opsporen.
- check_circleElektromotoren: lagerslijtage, losse voeten en uitlijnfouten zien.
- check_circleVentilatoren: onbalans door vervuiling of beschadigde schoepen herkennen.
- check_circleCompressoren: mechanische slijtage in een vroeg stadium signaleren.
- check_circleTandwielkasten: tandschade en lagerproblemen bewaken.
Wilt u de metingen niet zelf analyseren? Met onze diensten nemen onze analisten dat van u over.
